Расчёт топливного бака ДГУ: как определить время автономной работы
Расчёт топливного бака ДГУ сводится к одной формуле: время автономии (ч) = объём бака (л) / часовой расход при фактической нагрузке (л/ч). Часовой расход в проектной прикидке берут как 0.2-0.25 л/ч на каждый кВт нагрузки при типовых 75% загрузки генератора, а точную цифру – из паспорта конкретной модели. Для генератора Leega номинальной мощностью 100 кВт при нагрузке 75 кВт часовой расход составит около 15-19 л/ч, и бак на 200 л обеспечит порядка 11-13 часов работы без дозаправки.
Дальше разберём: как расход меняется с нагрузкой, чем штатный бак в раме отличается от выносного расходного бака и топливохранилища с автоподкачкой, как посчитать объём под 8, 12 и 24 часа автономии, какой запас закладывают на долив и неснижаемый остаток и что меняет зима.
Кратко: главное
- Формула одна, а расход не линеен. При 75-100% нагрузки удельный расход держится в районе 0.2-0.25 л/ч на кВт, а на 25-50% заметно растёт в пересчёте на кВт полезной мощности.
- Три варианта топливной системы. Штатный бак в раме – 150-400 л и 8-10 часов резерва. Выносной расходный бак – 500-2000 л и до нескольких суток. Топливохранилище с автоподкачкой – от 2000 л и автономия, ограниченная только графиком подвоза.
- Под 8, 12 и 24 часа объём считают отдельно. Для одной и той же нагрузки требуемый объём бака растёт кратно часам автономии, а не по прикидке “на глаз”.
- Запас на долив и неснижаемый остаток обязательны. К расчётному объёму добавляют около 10% на долив и 15-20 л, которые не сливают, чтобы не поднять со дна бака осадок и воду.
- Зима меняет и топливо, и расход. В диапазоне -5-15°C летнее ДТ парафинизируется, нужен переход на зимнее или арктическое топливо, а подогрев бака и трубопроводов забирает часть ресурса генератора.
Формула расчёта времени автономии ДГУ по топливу
Базовая формула проектировщика укладывается в одну строку. Время автономии (ч) = объём бака (л) / часовой расход при фактической нагрузке (л/ч). Ключевое слово – фактической: паспортный расход генератора указан для номинальной мощности, а на объекте генератор почти всегда несёт 40-80% от номинала. Если считать по номинальному расходу, бак получится завышенным, а бюджет на топливную систему – раздутым без реальной необходимости.
Для прикидочного расчёта используют коэффициент 0.2-0.25 л/ч на кВт фактической нагрузки при загрузке около 75% – в этот диапазон укладывается большинство дизельных ДГУ среднего класса мощностью от 50 до 500 кВт. При нагрузке 75 кВт часовой расход выйдет на 15-19 л/ч, при 150 кВт – на 30-38 л/ч. Точную цифру для модели Leega берут из таблицы расхода топлива в паспорте: она указана минимум для четырёх точек нагрузки – 25, 50, 75 и 100%.
Почему расход растёт с нагрузкой не пропорционально
Расход в литрах в час всегда растёт вместе с нагрузкой, а расход на киловатт-час полезной энергии сначала падает, а затем стабилизируется. На 25% загрузки дизель работает в невыгодном режиме: топливо тратится не только на полезную мощность, но и на поддержание оборотов и рабочей температуры двигателя. На графике 1 видно: при 25% номинала часовой расход около 8 л/ч, при 50% – около 13 л/ч, при 75% – около 17 л/ч, при 100% – около 22 л/ч для генератора на 100 кВт.
В пересчёте на киловатт нагрузки это 0.32 л/ч на 25%, 0.26 л/ч на 50%, 0.23 л/ч на 75% и 0.22 л/ч на 100% – удельный расход снижается по мере роста нагрузки и выходит на паспортные 0.2-0.25 л/ч в диапазоне 75-100%. Вывод: генератор, постоянно недогруженный до 20-30%, требует более частой дозаправки, чем показывает прикидка по номинальной мощности.
Штатный бак, выносной бак или топливохранилище

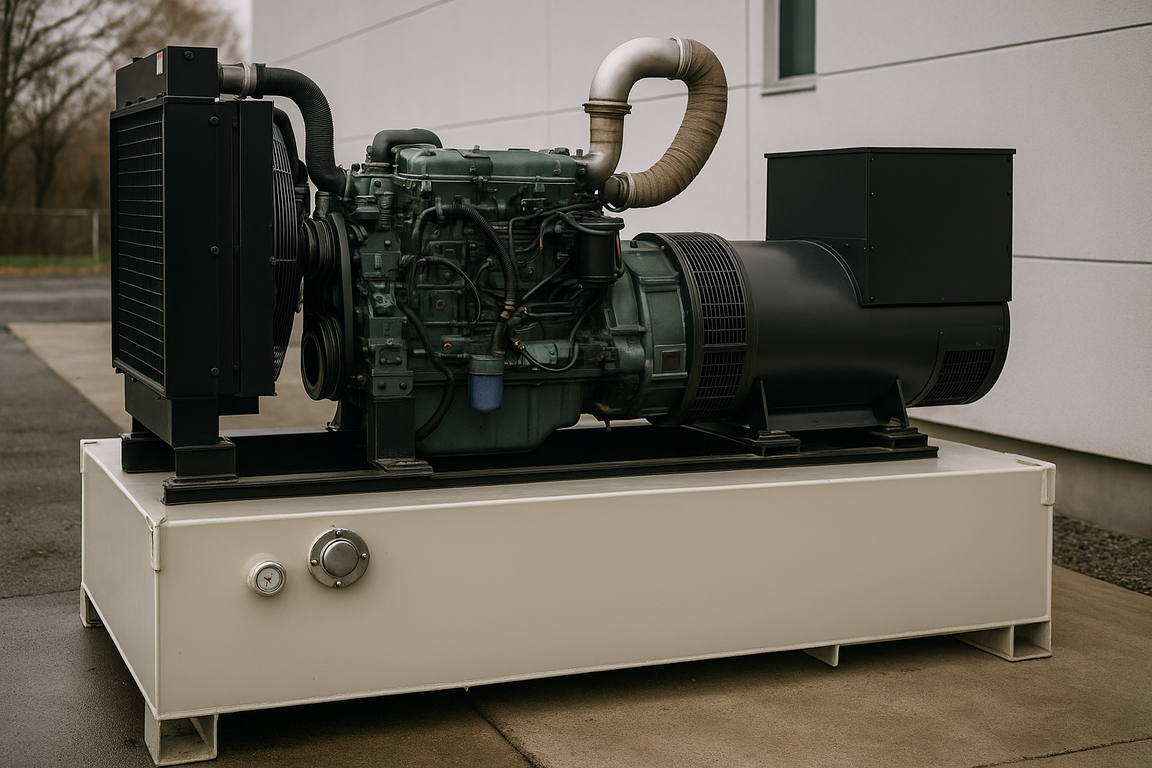

Штатный бак в раме – это база, а не решение под любую задачу. У большинства дизель-генераторов Leega объём штатного бака – 150-400 л в зависимости от мощности, чего хватает на 8-10 часов при нагрузке около 75%. Это стандарт для резервного питания с редкими и короткими отключениями сети, когда генератор запускается на часы, а не на сутки.
Выносной расходный бак – отдельная ёмкость на 500-2000 л, которую подключают шлангами с погружным или ручным насосом, часто с датчиком уровня. Такой бак закрывает суточную работу без визита оператора – задача для стройплощадки или объекта с плановыми отключениями. Топливохранилище с автоподкачкой – отдельный резервуар от 2000 л, часто подземный, с насосом, который держит уровень в баке генератора по сигналу датчика. Здесь автономия ограничена не объёмом бака, а графиком подвоза: хранилище на 5000-10000 л держит объект неделями между заправками.
Расчёт объёма бака под 8, 12 и 24 часа автономии
Для одной и той же нагрузки требуемый объём бака растёт прямо пропорционально часам автономии, а не “на глаз”. Возьмём генератор Leega на 100 кВт с нагрузкой 75 кВт (75%) и часовым расходом 17 л/ч. Для 8 часов: 17 x 8 = 136 л. Для 12 часов: 17 x 12 = 204 л. Для 24 часов: 17 x 24 = 408 л.
Это чистый расчётный объём без запасов. На практике к нему добавляют запас на долив около 10% и неснижаемый остаток 15-20 л – о них дальше. С учётом этих поправок реальный требуемый объём выходит на уровне 165-170 л для 8 часов, 240-245 л для 12 часов и 465-470 л для 24 часов. Отсюда видно: штатного бака 200 л хватает на 8-часовую автономию впритык, для 12 часов нужен уже выносной бак от 300 л, а для суточной работы – от 500 л.
Запас на долив и неснижаемый остаток
Расчётный объём и объём бака, который заказывают, – разные числа. Запас на долив около 10% закладывают на погрешность расчёта, разницу паспортного и фактического расхода и на ситуации, когда дозаправку сдвигают на несколько часов. Это компенсация того, что реальная нагрузка объекта редко бывает идеально ровной весь период автономии.
Неснижаемый остаток – отдельная величина, обычно 15-20 л для баков среднего размера и больше для крупных ёмкостей. Топливозаборник поднят над дном на несколько сантиметров, чтобы насос не захватывал осадок, воду и продукты окисления, которые со временем оседают внизу. Если бак сливают “под ноль”, в двигатель попадает грязный остаток, а это забитые фильтры и риск повреждения ТНВД. Остаток вычитают из полезного объёма ещё на этапе расчёта, а не считают частью рабочего запаса.
Зимняя поправка на подогрев и парафинизацию
Зимой меняется не только расход, но и само топливо. Летнее дизельное топливо начинает мутнеть и терять текучесть уже при температуре около -5°C, а при -10-15°C в нём образуются кристаллы парафина, которые забивают топливный фильтр и останавливают двигатель независимо от того, сколько топлива в баке. Для устойчивой работы ниже этих температур переходят на зимнее ДТ (предельная температура фильтруемости около -25°C) или арктическое (до -45°C в зависимости от марки). Подробнее о марках и характеристиках топлива – в статье «Дизельное топливо» в Википедии.
На расчёт бака зима влияет косвенно: подогрев топливопроводов и предпусковой подогреватель охлаждающей жидкости потребляют часть ресурса генератора при пуске, а сам бак часто получают с электрическим или водяным подогревом у заборника. Часовой расход дизеля это заметно не увеличивает, но требует места под нагревательный элемент и утепление, поэтому под холодный климат объём и конструкцию бака подбирают вместе с утеплённым исполнением генератора.
Пример расчёта для генератора Leega
Сведём расчёт в один пример, от нагрузки до заказа бака. Объект – склад с дизель-генератором Leega номинальной мощностью 100 кВт, типичная эксплуатационная загрузка – 60 кВт (60% от номинала), требуемая автономия по регламенту резервного питания – 12 часов.
Часовой расход при 60% нагрузки – около 14.5 л/ч (между паспортными точками 13 л/ч на 50% и 17 л/ч на 75%). Расчётный объём на 12 часов: 14.5 x 12 = 174 л. Запас на долив 10% – ещё 17 л. Неснижаемый остаток – 20 л. Итого: 174 + 17 + 20 = 211 л. Практически под такой расчёт заказывают бак от 250 л с запасом на возможный рост нагрузки объекта, а не впритык по расчётной цифре.
| Объём бака | Автономия при 25% | Автономия при 50% | Автономия при 75% | Автономия при 100% |
|---|---|---|---|---|
| 200 л (штатный бак) | 25 ч | 15 ч | 12 ч | 9 ч |
| 500 л (выносной бак) | 63 ч | 38 ч | 29 ч | 23 ч |
| 1000 л (топливохранилище) | 125 ч | 77 ч | 59 ч | 45 ч |
| 2000 л (топливохранилище) | 250 ч | 154 ч | 118 ч | 91 ч |
Объём топливного бака рассчитывают под фактическую нагрузку объекта и заданное время автономии, а не под номинальную мощность генератора – иначе бак либо избыточен по массе и цене, либо не тянет заявленный резерв.
Общий принцип расчёта топливной системы дизель-генератора
Часто задаваемые вопросы
Как рассчитать время автономной работы генератора по объёму бака?
Разделите объём бака в литрах на часовой расход топлива в литрах в час при фактической нагрузке. Часовой расход берут из паспорта генератора для ближайшей точки нагрузки или оценивают как 0.2-0.25 л/ч на кВт при загрузке около 75%. Например, бак 300 л при расходе 17 л/ч даёт около 17-18 часов автономии.
Почему расход топлива на кВт*ч выше при малой нагрузке генератора?
Часть топлива дизель тратит не на полезную мощность, а на поддержание оборотов, температуры и трения независимо от нагрузки. При 25% загрузки эта доля занимает больший процент от общего расхода, чем при 75-100%, поэтому удельный расход на кВт*ч выше на малой нагрузке.
Какой бак нужен генератору: штатный, выносной или топливохранилище?
Штатного бака в раме (150-400 л, 8-10 часов) достаточно для резерва с редкими короткими отключениями. Выносной бак 500-2000 л нужен для суточной автономной работы. Топливохранилище с автоподкачкой от 2000 л ставят, когда ДГУ работает как основной источник питания и автономию считают неделями, а не часами.
Что такое неснижаемый остаток топлива в баке?
Это объём топлива, обычно 15-20 л, который не сливают и не учитывают как рабочий запас, потому что топливозаборник поднят над дном бака. Остаток защищает насос и топливную аппаратуру от осадка, воды и продуктов окисления, скапливающихся на дне со временем.
Как зима влияет на расчёт объёма бака?
Напрямую объём не меняется, но в диапазоне -5-15°C летнее топливо парафинизируется, и нужен переход на зимнее или арктическое ДТ. Косвенно зима требует подогрева бака и топливопроводов, поэтому под холодный климат бак и утепление подбирают вместе, а не отдельно.
Алгоритм расчёта бака от нагрузки до заказа
Порядок расчёта не меняется от объекта к объекту. Определите фактическую нагрузку в кВт, а не номинальную мощность генератора. Возьмите часовой расход из паспорта модели или по коэффициенту 0.2-0.25 л/ч на кВт для диапазона 75-100%. Умножьте расход на требуемые часы автономии – 8, 12, 24 или больше. Добавьте запас на долив около 10% и неснижаемый остаток 15-20 л. Сверьте итог с объёмом штатного бака: если расчётный объём больше, берите выносной бак или, при круглосуточной работе, топливохранилище с автоподкачкой. Отдельно учтите климат: заложите подогрев бака и переход на зимнее топливо.
