Выхлопная система дизельного генератора
Выхлопная система генератора отводит раскалённые отработавшие газы от двигателя за пределы помещения, попутно гасит шум выхлопа и защищает персонал от угарного газа и ожогов о горячий металл. Набор узлов у любой ДГУ Leega один и тот же: выпускной коллектор, гибкий компенсатор-сильфон, глушитель нужного класса шумоглушения, выхлопной трубопровод с теплоизоляцией и дождевой колпак на срезе трубы. Параметр, от которого зависит, будет двигатель тянуть паспортную мощность или начнёт её терять, – противодавление выхлопа (backpressure). Его держат в пределах, заданных изготовителем двигателя, за счёт правильного диаметра трубы, минимума отводов и разумной длины трассы.
Дальше разберём, из чего собран выхлопной тракт ДГУ, почему избыточное противодавление опаснее, чем кажется, как прикинуть диаметр и длину трубопровода по числу отводов, куда девать конденсат и на какой высоте выводить газы наружу. Отдельно – про теплоизоляцию, пожаробезопасность и ошибки монтажа, из-за которых новый генератор Leega дымит, греется и теряет обороты.
Кратко: главное
- Выхлопная система ДГУ решает три задачи разом: отводит газы наружу, снижает шум выхлопа и защищает людей от угарного газа и ожогов о раскалённые узлы.
- Обязательные элементы тракта – выпускной коллектор, гибкий компенсатор-сильфон, глушитель, трубопровод с теплоизоляцией и дождевой колпак на срезе трубы.
- Сильфон гасит вибрацию двигателя и тепловое расширение трубы. Без него стыки, глушитель и патрубок турбины трескаются за первые сотни моточасов.
- Главный расчётный параметр – противодавление выхлопа (backpressure). Превышение паспортного предела снижает мощность, поднимает температуру газов и расход, перегружает турбину.
- Противодавление держат диаметром трубы, минимумом отводов и длиной трассы. Каждый отвод 90° добавляет сопротивление, как несколько метров прямой трубы.
Три задачи выхлопной системы
Отработавшие газы дизеля выходят из цилиндров с температурой 400-550 °C и содержат угарный газ, поэтому их нельзя оставлять в помещении. Первая задача тракта – вывести поток за пределы контейнера или машзала, где он безопасно рассеется. Вторая – сбить шум: без глушителя выхлоп дизеля на номинале даёт 100-110 дБ(A) (ориентир), при которых рядом не поработать без защиты слуха. Третья – безопасность: изолированная труба и герметичные стыки исключают ожоги и подсос выхлопа обратно внутрь.
Эти требования связаны: слишком плотный глушитель и узкая труба ради тишины поднимают противодавление и роняют мощность, поэтому выхлоп рассчитывают при монтаже, а не после жалоб на шум и дым.
Из чего состоит выхлопная система генератора

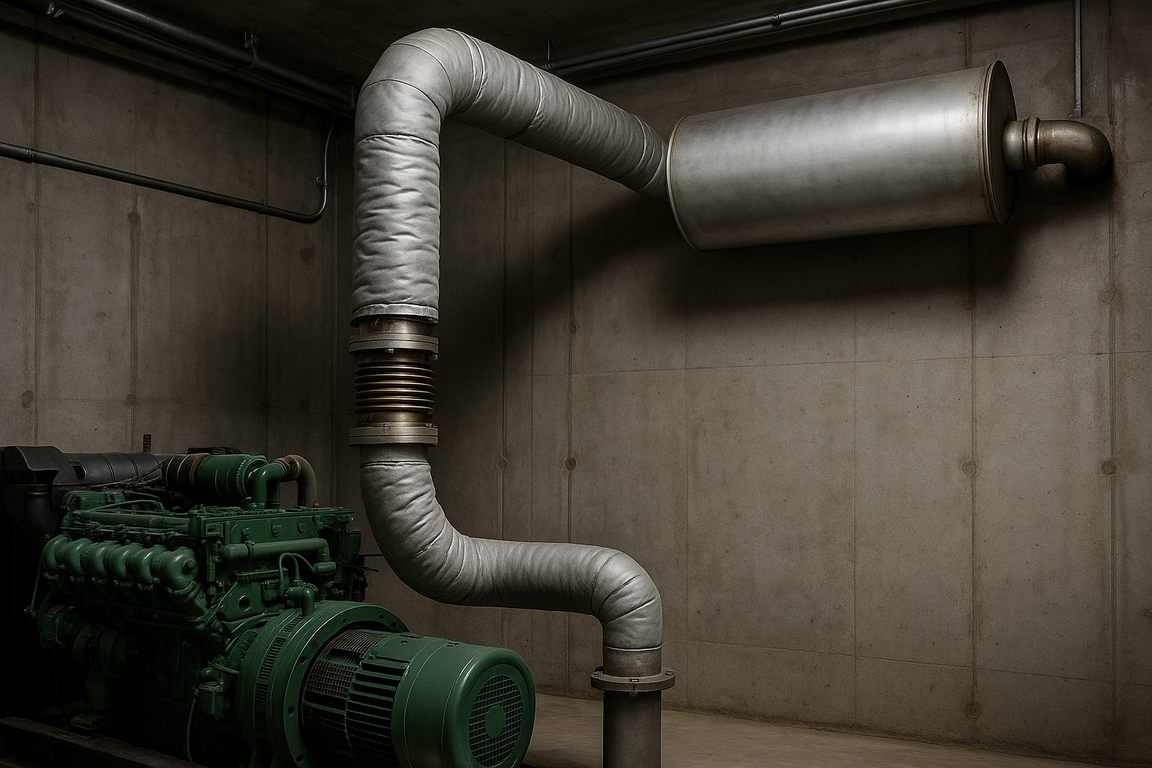

Стандартный выхлопной тракт ДГУ собирают из шести узлов, и пропуск любого из них аукается на эксплуатации. Выпускной коллектор собирает газы от всех цилиндров и передаёт их на турбину и дальше в трубу. За ним ставят гибкий компенсатор-сильфон – гофрированный участок из нержавейки, который развязывает вибрацию и компенсирует тепловое удлинение ствола (труба на 10 м при нагреве удлиняется на пару сантиметров – ориентир).
Дальше идёт глушитель, за ним выхлопной трубопровод нужного диаметра по кратчайшей трассе. Трубу и глушитель одевают в теплоизоляцию, а на срезе снаружи ставят дождевой колпак (грибок), чтобы вода и снег не попадали в тракт. В нижней точке трассы делают дренаж для конденсата, а трубу подвешивают на опоры и хомуты, чтобы её вес не висел на патрубке двигателя.
Что такое противодавление выхлопа и чем оно опасно
Противодавление выхлопа (backpressure) – это избыточное давление, которое тракт создаёт на выходе из двигателя, мешая газам покидать цилиндры. Каждый метр трубы, отвод и сам глушитель добавляют сопротивление, и оно суммируется. Изготовитель задаёт предел, обычно 5-10 кПа (ориентир, точное число – в паспорте двигателя). Пока тракт укладывается в лимит, двигатель работает штатно.
Превышение бьёт по нескольким фронтам разом. Мощность падает – часть работы уходит на выталкивание газов через сопротивление. Растёт температура выхлопа, потому что газы не успевают выйти за такт, и перегреваются клапаны и патрубок турбины. Увеличиваются расход и дымность, а турбокомпрессор теряет КПД и ресурс от подпора со стороны выхлопа. Внешне это вялый разгон под нагрузкой, чёрный дым и ползущая вверх температура – и причина не в двигателе, а в выхлопе без расчёта.
Классы глушителей: промышленный, резидентальный, критический
Глушители делят по шумоглушению на три ходовых класса: промышленный, резидентальный (жилой) и критический. Промышленный (industrial) даёт умеренное снижение для площадок вдали от людей, резидентальный (residential) заметно тише и годится рядом с застройкой, критический (critical) – максимальное глушение для больниц, гостиниц и объектов с жёсткими нормами по шуму. Чем выше класс, тем плотнее набивка и сложнее лабиринт внутри, а значит – тем больше вклад глушителя в противодавление.
Как рассчитать диаметр трубы и длину трассы
Диаметр выхлопной трубы подбирают так, чтобы суммарное противодавление уложилось в паспортный предел двигателя. Отправная точка – диаметр выходного патрубка: трубу берут не тоньше него, а при длинной трассе на типоразмер больше. Отвод 90° по сопротивлению эквивалентен нескольким метрам прямой трубы (ориентир – 3-5 диаметров прохода на колено), поэтому число колен минимизируют, а резкие углы заменяют плавными. Порядок расчёта: сложите длину трассы, переведите отводы в эквивалентную длину, добавьте сопротивление глушителя и сравните с лимитом из паспорта. Не проходит – увеличивают диаметр, убирают колена или укорачивают трассу. Ниже ориентировочная таблица под типовые мощности.
| Мощность ДГУ (ориентир) | Диаметр выхлопной трубы | Предельная длина трассы |
|---|---|---|
| до 30 кВт | 50-80 мм | до 8-10 м, 2-3 отвода |
| 30-100 кВт | 80-125 мм | до 10-12 м, до 3 отводов |
| 100-250 кВт | 125-180 мм | до 12-15 м по расчёту |
| 250-500 кВт | 180-250 мм | до 15 м, дальше расчёт |
| свыше 500 кВт | 250 мм и более | только по расчёту тракта |
Выхлоп проектируют не под диаметр патрубка, а под лимит противодавления двигателя: короткая прямая трасса нужного сечения с минимумом колен сохраняет мощность, а длинная узкая труба с частыми поворотами душит турбину и гонит температуру вверх.
Обобщённое правило проектирования выхлопных трактов ДГУ
Конденсат и дренаж выхлопного тракта
В выхлопе всегда есть водяной пар, при остановках он оседает конденсатом, поэтому трассе нужны уклон и дренаж. На холодном пуске и коротких сеансах стенки трубы не прогреваются, влага стекает вниз и копится в глушителе и низких участках; если её не отводить, она разъедает сталь изнутри и на пуске летит наружу с сажей – тот самый мокрый выхлоп. Трубопровод ведут с уклоном от двигателя к точке выброса, а в нижней части глушителя и в коленах ставят дренажные пробки или конденсатоотводчики; горизонтальные участки нежелательны, на них вода стоит.
Вывод газов наружу и высота выброса
Газы выводят за пределы помещения так, чтобы они не возвращались внутрь и не мешали людям. Срез трубы поднимают выше кровли и уводят в сторону от окон и воздухозаборников вентиляции. Ориентир – выше конька крыши, чтобы факел рассеивался, а не стелился по земле; точную высоту задают нормы и проект. Внутри помещения тракт должен быть герметичен – любая неплотность это выхлоп в машзал и риск отравления, а проход через стену или кровлю делают через негорючую гильзу с разделкой.
Теплоизоляция и пожаробезопасность
Поверхность выхлопной трубы без изоляции нагревается до нескольких сотен градусов, поэтому её закрывают и держат в стороне от горючего. Теплоизоляция из минеральной ваты или матов в металлическом кожухе снижает температуру поверхности до безопасной, уменьшает теплоприток в помещение и глушит часть шума; изолируют и глушитель, и горячие участки трубы, оставляя доступ к дренажу. Расстояние до горючих конструкций выдерживают с запасом, рядом не складируют топливо и ветошь. В контейнерных ДГУ Leega выхлоп уже развязан и изолирован по проекту, но при выносе трубы в здание изоляцию и разделки закладывают заново.
Типичные ошибки монтажа выхлопа
Одни и те же просчёты кочуют с объекта на объект. Узкая или длинная труба – диаметр берут по месту, а не по расчёту, противодавление вылезает за предел, двигатель дымит и теряет обороты. Частокол отводов – труба петляет по помещению, каждое колено душит тракт, хотя трассу можно спрямить. Жёсткая труба без сильфона – вибрация рвёт стыки и патрубок турбины. Вес трубы на двигателе – трассу не подвесили, и патрубок несёт всю массу. Нет дренажа – вода копится в глушителе, идут коррозия и мокрый выхлоп. Вывод у окна или воздухозабора – газы затягивает обратно внутрь. Труба без изоляции у горючего – ожоги и риск возгорания.
Часто задаваемые вопросы
Зачем в выхлопе генератора гибкий сильфон?
Гибкий компенсатор-сильфон развязывает вибрацию двигателя и трубопровод и компенсирует тепловое расширение трубы. Без него вибрация и удлинение рвут стыки, глушитель и патрубок турбины. Ставят его сразу за коллектором или турбиной.
Чем опасно повышенное противодавление выхлопа?
Избыточное противодавление (backpressure) заставляет двигатель тратить работу на выталкивание газов: падает мощность, растут температура выхлопа и расход, усиливается дымность, снижается ресурс турбокомпрессора. Предел задаёт паспорт двигателя, обычно 5-10 кПа (ориентир).
Какой диаметр выхлопной трубы нужен генератору?
Трубу берут не тоньше выходного патрубка двигателя, а при длинной трассе – на типоразмер больше. Для ДГУ 30-100 кВт ориентир 80-125 мм, для 100-250 кВт – 125-180 мм. Точный диаметр дают расчёт противодавления с учётом длины трассы, числа отводов и сопротивления глушителя.
Нужен ли дренаж конденсата в выхлопной трассе?
Да. В выхлопе есть водяной пар, при остановках он оседает конденсатом в глушителе и низких участках. Трубу ведут с уклоном, а в нижних точках ставят дренажные пробки. Без дренажа сталь корродирует изнутри, а на пуске летит мокрый выхлоп с потёками.
На какой высоте выводить выхлоп ДГУ наружу?
Срез трубы поднимают выше кровли и уводят в сторону от окон и воздухозаборников вентиляции, чтобы газы рассеивались, а не возвращались внутрь. Ориентир – выше конька крыши; точную высоту и направление факела задают нормы и проект. На срезе ставят дождевой колпак.
Как собрать выхлоп ДГУ без потери мощности
Порядок такой: возьмите из паспорта предел противодавления и диаметр патрубка, спланируйте кратчайшую трассу с минимумом отводов, подберите диаметр трубы и сверьте суммарное сопротивление (с учётом глушителя) с лимитом. Поставьте сильфон за коллектором, заложите уклон и дренаж конденсата, оденьте трубу и глушитель в изоляцию, выведите срез выше кровли с колпаком и проверьте герметичность стыков.
